Halcon 入门：XL 版本、算子签名和第一个程序

刚开始学 Halcon 时的几篇短笔记，合成一篇。

Halcon 和 Halcon XL

安装后会看到两个 HDevelop：

区别在于能处理的图像大小：

• Halcon：图像宽高都不超过 32768 像素，日常用这个；

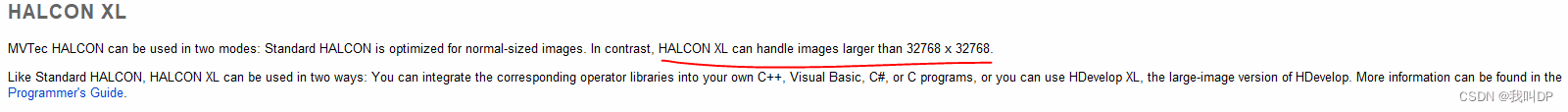

• Halcon XL：支持超过 32768 × 32768 的大图（比如线扫相机拼出来的长图），内部用更大的数据类型，同样的图会慢一点、占更多内存。

在 C# 里调用时也对应两套库：halcondotnet.dll 和 halcondotnetxl.dll（底层分别是 halcon.dll 和 halconxl.dll），用哪套就引用哪套：

算子签名里的三个冒号

在 HDevelop 里看算子的参数列表，不管有没有参数，总有三个冒号：

这是 Halcon 规定的参数分区，四个区依次是：

算子名( 图像输入 : 图像输出 : 控制输入 : 控制输出 )

• 图像（iconic）参数：Image（图像）、Region（区域）、XLD（亚像素轮廓）；
• 控制（control）参数：数字、字符串、元组（tuple）、句柄等。

经典例子：

threshold( Image : Region : MinGray, MaxGray : )

• 第一个冒号前是 Image：图像输入；
• 第二个冒号前是 Region：图像输出，阈值分割的结果；
• 第三个冒号前是 MinGray, MaxGray：两个控制输入；
• 最后为空：没有控制输出。

看懂了这个，查任何算子都知道哪些是要传进去的、哪些是拿回来的。导出成 C# 时也是同样的顺序：HOperatorSet.Threshold(image, out region, minGray, maxGray)。

dev_open_window：打开图形窗口

dev_open_window( : : Row, Column, Width, Height, Background : WindowHandle )

打开一个新的图形窗口，并让它成为活动窗口，之后 dev_display 和算子结果的自动显示都会输出到这里。

参数	说明
Row、Column	窗口左上角的位置，默认 0
Width、Height	窗口大小，默认 512；传 -1 使用默认大小
Background	背景颜色，默认 'black'
WindowHandle	输出：窗口句柄，后面在这个窗口上画东西都要用它

Halcon 的图像坐标：原点在左上角，Row（行）向下增大，Column（列）向右增大。注意参数顺序是先行后列，也就是先 Y 后 X，和 C# 里 Point(x, y) 相反，转换时最容易写反。

常用的搭配是按图像比例开窗口：

read_image (Image, 'printer_chip/printer_chip_01')
dev_open_window_fit_image (Image, 0, 0, -1, -1, WindowHandle)
dev_display (Image)

dev_close_window：关闭窗口

dev_close_window( : : : )

没有参数，关闭当前活动的图形窗口，相当于点窗口的关闭按钮。程序开头常写一句 dev_close_window ()，把上次运行留下的窗口关掉。

dev_ 开头的算子只在 HDevelop 里有效，导出成 C# 代码时会被忽略或注释掉。C# 里显示图像要用 HWindowControl 和 HOperatorSet.DispObj，见 在 HWindow 上显示文字。

read_image：读图

read_image( : Image : FileName : )

读取 FileName 指定的图像文件。FileName 是一个路径时得到一张图；传一个路径的元组，得到的是多张图组成的图像元组。

• 不写扩展名时，Halcon 会依次尝试各种格式；
• 不写完整路径时，会在 Halcon 的图像目录（例程图片所在的 images 文件夹）里找，所以例程里能直接写 'printer_chip/printer_chip_01'；
• 支持的格式：.hobj、.ima、.tif、.tiff、.gif、.bmp、.jpg、.jpeg、.jp2、.jxr、.png、.pcx、.ras、.xwd、.pbm、.pnm、.pgm、.ppm。

延伸

• 一个最小的检测程序：读图 → threshold 阈值分割 → connection 把区域拆成连通块 → select_shape 按面积筛选 → area_center 得到面积和中心。大部分入门例程都是这个套路。
• 看帮助：在 HDevelop 里选中算子按 F1，帮助里有参数的取值范围和例程链接，比网上的翻译准。
• 找例程：文件 → 浏览 HDevelop 示例程序，可以按「方法」「行业」筛选，学一个算子最快的方法是找它的例程跑一遍。
• 接着看：HDevelop 的语法、Halcon 在 C# 里的数据类型转换。
