Halcon：在 HWindow 上显示文字

视觉项目里通常用 HWindow 显示处理后的图像，再叠加一些检测结果（OK/NG、尺寸、耗时）。实现时遇到了些小问题，网上的答案也不全，自己总结一下。

两种显示方式

下面的 HalconWindow 是 HWindowControl.HalconWindow，类型是 HWindow。

1. DispText

public void DispText(HTuple string, string coordSystem, HTuple row, HTuple column,
                     HTuple color, HTuple genParamName, HTuple genParamValue);

参数	说明
string	要显示的文本，传元组时每个元素一行
coordSystem	"window"：坐标是窗口坐标，文字固定在窗口上；"image"：坐标是图像坐标，缩放平移时文字跟着图像走
row、column	文字左上角的位置；也可以传 "top"、"bottom"、"left"、"right"、"center"
color	颜色，如 "green"、"#ff0000"
genParamName / Value	其他参数，最常用的是 "box"：是否画背景框

HalconWindow.DispText(item.Message, "window", item.Y, item.X, item.Color, new HTuple(), new HTuple());

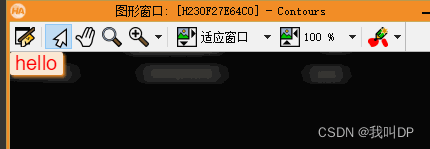

常用的附加参数（genParamName / genParamValue 成对传）："box"（是否画背景框，默认 "true"）、"box_color"（框的颜色）、"shadow"（是否带阴影）。字体不在这里设，要先调 SetFont。完整列表以帮助里的 disp_text 为准。

原文这里列了一长串参数（font、size、underline……），是网上搜来的，和 disp_text 实际支持的不一致，已删掉。

几个常用场景：

• 结果信息（OK/NG、耗时）：用 "window"，固定在左上角，不受缩放影响；
• 标注某个缺陷的尺寸：用 "image"，坐标填缺陷的行列，缩放平移后标注还在缺陷旁边。

2. SetTposition + WriteString

更底层的方式：先设置光标位置，再写字。

HalconWindow.SetColor("green");
HalconWindow.SetFont("Arial-Normal-16");
HalconWindow.SetTposition(12, 12); // 行、列，窗口里当前显示部分的图像坐标
HalconWindow.WriteString("结果：OK");
// 过程式写法：HOperatorSet.WriteString(HalconWindow, item.Message);

两者的区别

	DispText	WriteString
坐标	可选窗口坐标或图像坐标	当前 part 下的图像坐标
多行	传元组自动换行	要自己算每行的位置
背景框、阴影	有，默认带框	没有
颜色	参数里直接给	要先 SetColor，会影响之后的绘制
版本	较新的版本才是正式算子，之前是 HDevelop 里的外部过程	一直都有

在较老的版本里，disp_message 是 HDevelop 的一个过程，不是算子，导出成 C# 时会生成一大段过程代码。所以老项目里看到 disp_message 的导出代码很长，是正常的。

遇到的问题

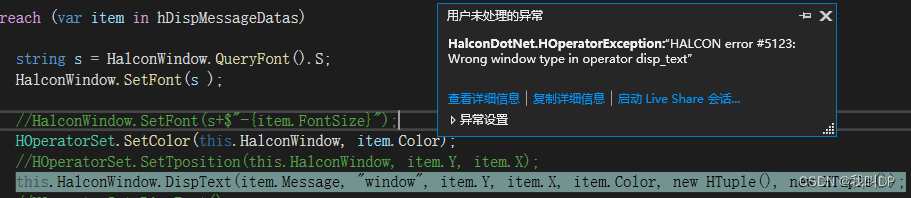

HALCON error #5123: Wrong window type in operator disp_text

程序在自己电脑上好好的，拷到别的电脑上一调用 DispText 就报这个错。原因是程序目录下只放了 halcon.dll 和 halcondotnet.dll。disp_text 依赖 Halcon 的绘图组件 hcanvas.dll，把它从 Halcon 安装目录（bin\x64-win64）拷到自己程序的目录下，就正常了。

所以部署 Halcon 程序时，不能只拷两个 dll。最稳的办法是在目标电脑上装 Halcon 运行时（Runtime），或者把安装目录 bin 下的 dll 都带上。

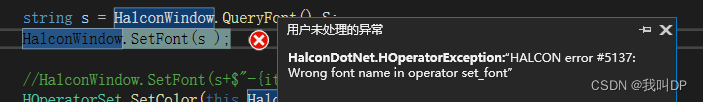

HALCON error #5137: Wrong font name in operator set_font

加了 hcanvas.dll 之后，SetFont 又报字体名错误。排查发现，有没有 hcanvas.dll，字体字符串的格式不一样：

	字体格式	例子
有 hcanvas.dll	字体-样式-大小，两头没有 -	"Arial-Normal-20"
没有 hcanvas.dll	老的 Windows 字体描述，两头都有 -	"-System-*-*-0-0-0-1-GB2312_CHARSET-"

所以换环境后字体报错，先看看程序目录下有没有 hcanvas.dll。用 QueryFont 可以列出当前环境下可用的字体名。

字被图像盖掉

DispObj(image) 会把整个窗口画成图像，之前写的字就没了。顺序必须是：先显示图像，再显示区域、文字。每次刷新都按这个顺序重画一遍。

文字闪烁

连续采图时每帧都 ClearWindow → DispObj → DispText，中间状态会被看到，表现为闪烁。把一帧的绘制包起来，画完再一次刷新到屏幕：

HOperatorSet.SetSystem("flush_graphic", "false");
HalconWindow.ClearWindow();
HalconWindow.DispObj(image);
HalconWindow.DispObj(region);
HOperatorSet.SetSystem("flush_graphic", "true");
HalconWindow.DispText(info, "window", 12, 12, "green", new HTuple(), new HTuple()); // 打开 flush_graphic 之后的这次绘制会把整帧一起刷到屏幕上

同样的技巧在 HWindow 的缩放与平移 里也用到了。

延伸

• 字体：新版本里跨平台的写法是 "mono-16"、"sans-16"、"serif-16"，也可以加样式 "sans-Bold-16"；格式和 hcanvas.dll 有关，见上文。
• 字的大小跟着缩放变吗：不会。字体大小是屏幕像素，放大图像时字不会变大，所以用 "image" 坐标标注时位置跟着走，大小不变。
• HSmartWindowControl：较新的控件，自带鼠标滚轮缩放和拖动，不用自己写缩放代码；但缩放拖动时它会重画窗口，文字和区域要在每次重画时一起重新显示，不能只画一次。
• WinForm 控件盖在上面：想用 Label 叠加在 HWindowControl 上显示文字，是不行的。HWindowControl 是原生窗口，透明背景的 Label 透不过去，还是要用 Halcon 自己画。
