Halcon：HWindow 以鼠标为中心缩放和拖动

原理：Part 就是「看图像的哪一块」

HWindowControl 控件的大小是固定的，SetPart 决定把图像的哪个矩形区域铺满这个控件：

• 一张 800 × 600 的图，Part 设为左上 (0, 0)、右下 (600, 800)（行在前、列在后），整张图铺满控件；
• 设为 (0, 0) ~ (300, 400)，用半张图铺满控件，看起来就放大了 2 倍；
• 设为 (100, 100) ~ (400, 500)，大小不变、位置挪了，看起来就是图像向左上方移动了。

所以：想放大就把 Part 缩小，想缩小就把 Part 放大，想平移就整体挪动 Part。

以鼠标为中心缩放

只缩放 Part 的大小，图像会以左上角为中心缩放，用起来很别扭。我们希望鼠标指着的那个点在缩放前后不动。

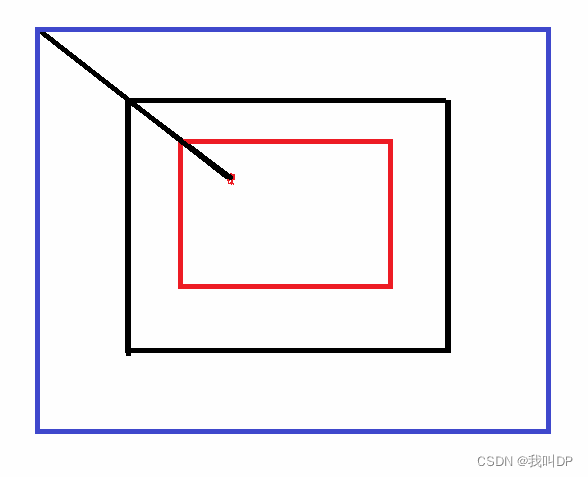

黑框是当前的 Part，红点是鼠标位置。放大时 Part 应该变成红框，缩小时变成蓝框。

设当前 Part 左上角为 (r1, c1)，鼠标所在的图像坐标为 (mr, mc)，缩放系数为 k（新 Part 的尺寸是原来的 k 倍，k < 1 是放大）。鼠标点不动，意味着它到左上角的距离也按 k 缩放：

新的 r1 = mr - k × (mr - r1)
新的 c1 = mc - k × (mc - c1)
新的 r2 = 新的 r1 + k × 原高度
新的 c2 = 新的 c1 + k × 原宽度

HWindowControl 的鼠标事件（HMouseWheel、HMouseDown 等）给的 e.X、e.Y 已经是图像坐标，不是控件的像素坐标，所以可以直接代进公式。

// 绑定到 hWindowControl1.HMouseWheel
private void HWindow_Wheel(object sender, HMouseEventArgs e)
{
    if (hImage == null) return;
    HWindow w = hWindowControl1.HalconWindow;
    w.GetPart(out int r1, out int c1, out int r2, out int c2);

    double k = e.Delta > 0 ? 0.8 : 1.25; // 每格放大或缩小 25%
    double h = (r2 - r1) * k, wd = (c2 - c1) * k;

    // 限制范围：最多放大到看 20 个像素，最多缩小到看图像的 4 倍大
    hImage.GetImageSize(out int imgW, out int imgH);
    if (h < 20 || h > imgH * 4) return;

    double nr1 = e.Y - k * (e.Y - r1);
    double nc1 = e.X - k * (e.X - c1);
    w.SetPart((int)nr1, (int)nc1, (int)(nr1 + h), (int)(nc1 + wd));
    Redraw();
}

原文用的是 Zoom = 0.5 / 1.5，放大和缩小不对称：放大一次 × 0.5，再缩小一次 × 1.5，回不到原来的大小（0.5 × 1.5 = 0.75）。用互为倒数的 0.8 和 1.25 就能精确回去。原文的限制条件只防止缩得太小，没有防止放得太大，放大到一个像素以下时 Part 会变成 0 而报错，所以这里两头都加了限制。

左键拖动

记下左键按下时的位置，移动时算出偏移，让 Part 反方向移动同样的距离：

private double startX, startY;
private bool dragging;

private void HWindow_MouseDown(object sender, HMouseEventArgs e)
{
    if (e.Button != MouseButtons.Left) return;
    startX = e.X;
    startY = e.Y;
    dragging = true;
}

private void HWindow_MouseUp(object sender, HMouseEventArgs e) => dragging = false;

private void HWindow_MouseMove(object sender, HMouseEventArgs e)
{
    if (!dragging || hImage == null) return;
    HWindow w = hWindowControl1.HalconWindow;
    w.GetPart(out int r1, out int c1, out int r2, out int c2);

    int dr = (int)(startY - e.Y);
    int dc = (int)(startX - e.X);
    if (dr == 0 && dc == 0) return;
    w.SetPart(r1 + dr, c1 + dc, r2 + dr, c2 + dc);
    Redraw();
}

为什么起点不用更新？ 因为 e.X、e.Y 是图像坐标。Part 移动之后，鼠标下面还是按下时抓住的那个图像点，所以它的图像坐标又变回了起点，下一次移动的偏移是从这里重新算的。效果就是图像「粘」在鼠标上。如果用的是控件的像素坐标，就必须每次更新起点。

原文是在 MouseDown 里 += 订阅 MouseMove、MouseUp 里 -=。万一鼠标在控件外松开，收不到 MouseUp，就会一直处于拖动状态，用一个标志位更稳。

双击还原

private void HWindow_DoubleClick(object sender, EventArgs e) => FitImage();

private void FitImage()
{
    hImage.GetImageSize(out int w, out int h);
    // 按控件的宽高比留白，图像不变形
    double ratio = (double)hWindowControl1.Width / hWindowControl1.Height;
    double partW = Math.Max(w, h * ratio), partH = partW / ratio;
    int r1 = (int)((h - partH) / 2), c1 = (int)((w - partW) / 2);
    hWindowControl1.HalconWindow.SetPart(r1, c1, r1 + (int)partH - 1, c1 + (int)partW - 1);
    Redraw();
}

Part 的宽高比和控件不一致时，图像会被拉伸。所以居中留白，保证比例。

拖动时闪烁

快速拖动时刷新很频繁，ClearWindow 之后、DispObj 之前的空白瞬间会被看到，图像一闪一闪的。把这一帧的绘制包在 flush_graphic 里，画完再刷新到屏幕：

private void Redraw()
{
    HWindow w = hWindowControl1.HalconWindow;
    HOperatorSet.SetSystem("flush_graphic", "false");
    w.ClearWindow();
    HOperatorSet.SetSystem("flush_graphic", "true");
    w.DispObj(hImage); // 打开刷新后的这次绘制会把整帧一起显示出来
}

延伸

• 区域和文字也要重画：每次 Redraw 都要按「图像 → 区域 → 文字」的顺序重新显示，否则缩放后叠加的结果就没了，见 在 HWindow 上显示文字。
• HSmartWindowControl 自带缩放拖动：HALCON 12 以后的这个控件内置了滚轮缩放和拖动，WPF 里也能用。新项目可以直接用它，不用自己写这些代码；但想控制缩放范围、联动多个窗口时，还是要理解上面的 Part。
• 显示鼠标处的灰度值：在 HMouseMove 里用 hImage.GetGrayval((int)e.Y, (int)e.X) 取灰度，加上坐标一起显示在状态栏，调试很方便。注意先判断坐标在图像范围内。
