VisionPro 脚本：调试与调用自己的 DLL

VisionPro 的 ToolBlock 可以写 C# 脚本，但脚本出了问题很难排查。两篇笔记：怎么调试脚本，以及怎么在脚本里用自己的 DLL。

一、在脚本里打断点调试

帮同事调项目时需要看脚本内部的运行情况。

1. 打开脚本的调试模式

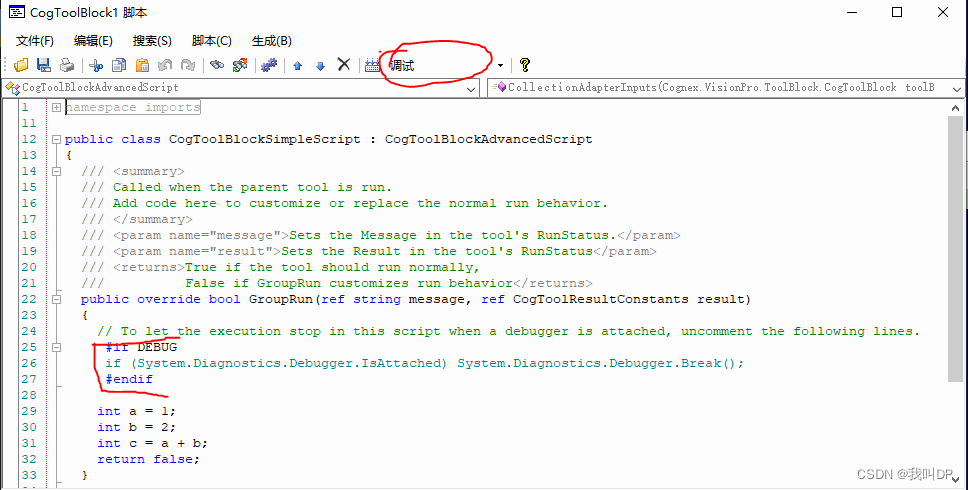

脚本编辑页面把编译模式选为调试（Debug），并取消下面这三行的注释：

#if DEBUG
if (System.Diagnostics.Debugger.IsAttached) System.Diagnostics.Debugger.Break();
#endif

意思是：Debug 模式下，如果有调试器附加着，就在这里停下来。

2. 用 VS 附加到 VisionPro 进程

打开 VS，调试 → 附加到进程：

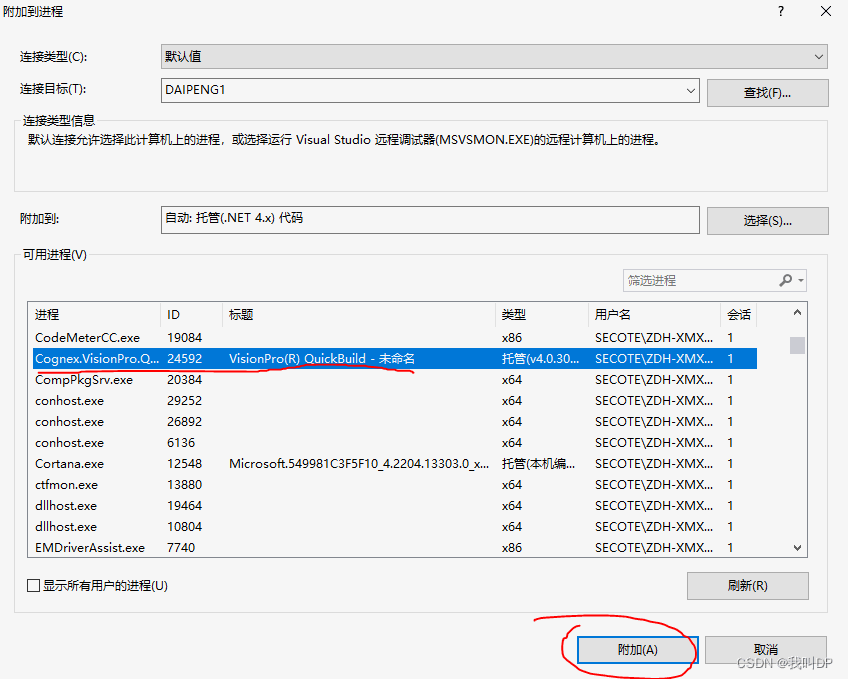

找到 VisionPro 的进程（QuickBuild 或者你自己的上位机程序），附加：

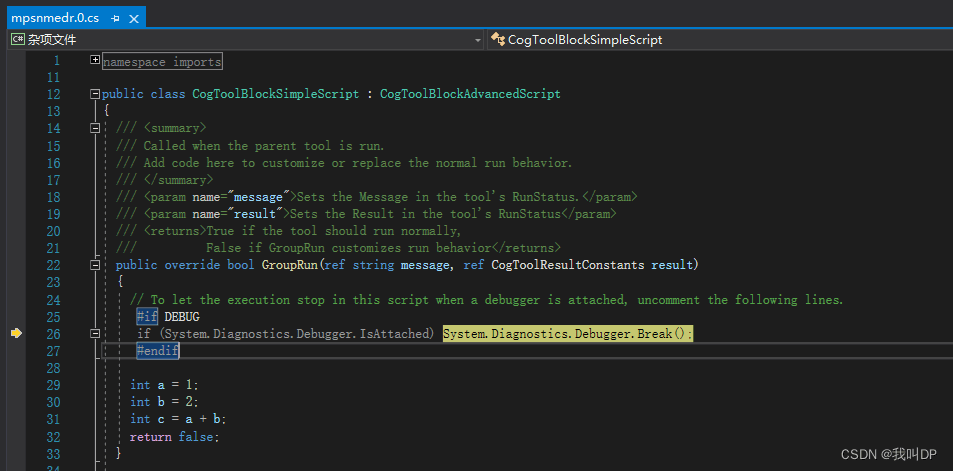

然后运行 VisionPro，脚本执行到 Debugger.Break() 时会跳进 VS，可以单步、看变量：

设置好了却没有停下来？ 多半是脚本根本没执行：ToolBlock 里前面的工具出错了，或者输入没给对，整个 ToolBlock 没有正常运行，脚本自然也不会跑。先看 ToolBlock 的运行状态。

有一次没有附加进程，运行后正在调试别的程序的 VS 自己弹出了断点界面，原因没查清，记录一下现象。

二、在脚本里调用自己封装的 DLL

做硬件测试时想把数据导出成 CSV，偷懒直接用以前封装好的函数库，遇到了几个问题。

1. 配置

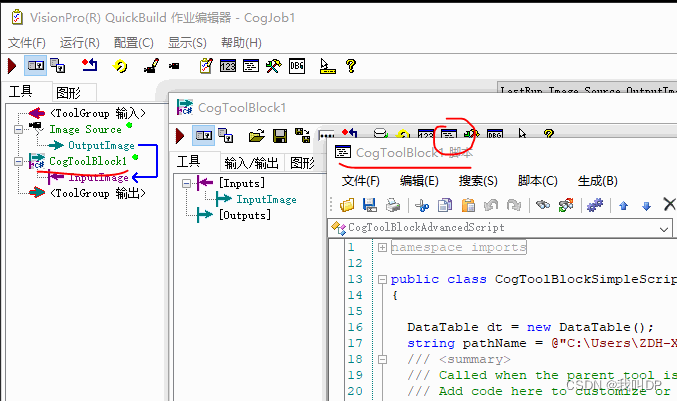

VisionPro 里加了一个 ToolBlock：

把 DLL 放到 VisionPro 的 bin 目录下：

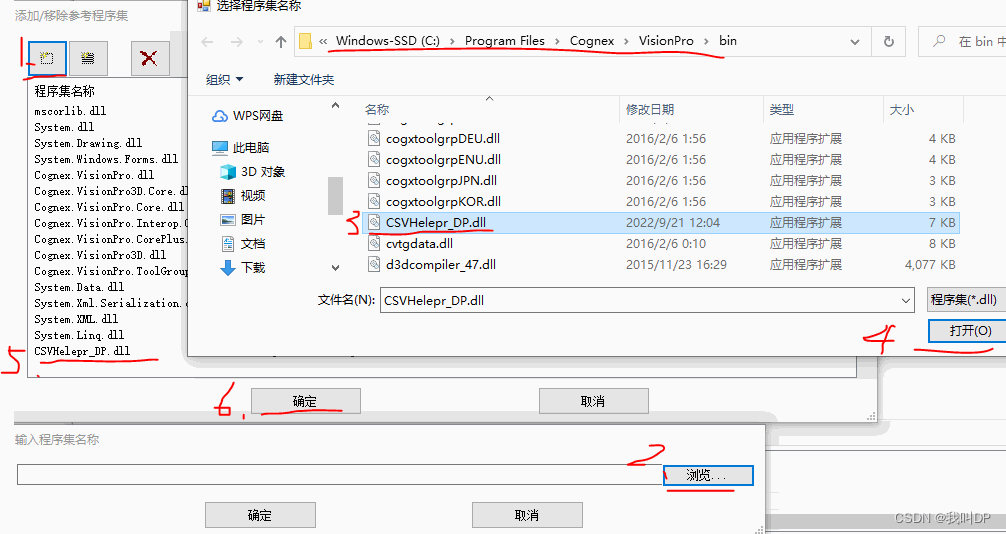

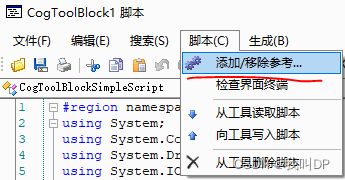

然后在脚本的引用里添加这个 DLL：

两个要点：

• DLL 要放在宿主程序的目录下：在 QuickBuild 里运行时，放在 VisionPro 的 bin 目录；在自己的上位机里加载 .vpp 运行时，放在上位机的 exe 目录。.NET 是在宿主进程的目录里找程序集的。
• 依赖也要一起放：你的 DLL 引用了别的 DLL（比如 Newtonsoft.Json），那些也要拷过去，否则报找不到文件或程序集。

2. 脚本代码

using System;
using System.Data;
using Cognex.VisionPro;
using Cognex.VisionPro.ToolBlock;

public class CogToolBlockAdvancedScript1 : CogToolBlockAdvancedScript
{
    private readonly DataTable dt = new DataTable();
    private readonly string path = @"D:\Data\result.csv";
    private int count;

    public override bool GroupRun(ref string message, ref CogToolResultConstants result)
    {
        #if DEBUG
        if (System.Diagnostics.Debugger.IsAttached) System.Diagnostics.Debugger.Break();
        #endif

        // 先运行 ToolBlock 里的工具
        foreach (ICogTool tool in mToolBlock.Tools)
            mToolBlock.RunTool(tool, ref message, ref result);

        DataRow dr = dt.NewRow();
        dr["次数"] = ++count;
        dr["X"] = 12;
        dr["Y"] = 15;
        dt.Rows.Add(dr);
        CSVHelper_DP.CSVHelper.DataTable2CSV(dt, path); // 我封装的类库

        return false; // 已经自己运行过工具了
    }

    public override void Initialize(Cognex.VisionPro.ToolGroup.CogToolGroup host)
    {
        base.Initialize(host); // 不能删
        dt.Columns.Add("次数");
        dt.Columns.Add("X");
        dt.Columns.Add("Y");
    }
}

结果：

GroupRun 的返回值：返回 true 表示脚本执行完后，ToolBlock 照常运行里面的工具；返回 false 表示「工具由我自己运行」，ToolBlock 不会再跑它们。原文的代码返回了 false 却没有运行工具，ToolBlock 里的工具就都不会执行。要么返回 true，要么像上面这样在脚本里自己 RunTool。

延伸

• 数据写文件放到外面做：脚本在检测流程里执行，每次都把整张表重写一遍 CSV，数据多了会越来越慢，还可能因为文件被 Excel 打开而抛异常导致检测失败。更好的做法是脚本只把结果放到 ToolBlock 的输出端，由上位机程序统一记录。
• 脚本出异常：异常会让 ToolBlock 的运行结果变成 Error，message 里有异常信息。脚本里写 try-catch，把异常信息写进 message，方便现场排查。
• 用 Debug 模式发布会慢：调完记得改回 Release，并注释掉 Debugger.Break。
• CSV 的坑：中文用 Excel 打开乱码时，写文件用带 BOM 的 UTF-8，原因见 字符编码。
