西门子 PLC 通讯（三）：用 NetToPLCsim 连普通 PLCSIM

测试西门子 PLC 通讯时找到的一个简单工具。博图自带的 PLCSIM 不对外开放网络端口，NetToPLCsim 在本机网卡上监听 102 端口，把收到的 S7 请求转发给 PLCSIM。比 PLCSIM Advanced 轻量，不挑 CPU。

下载地址：NetToPLCsim

使用步骤

1. 准备博图项目

和 PLCSIM Advanced 一样：允许 PUT/GET、完全访问权限、DB 块取消优化访问。详见 上一篇第三节。

2. 配置本地网卡

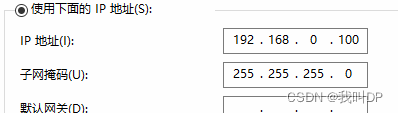

本地网卡的 IP 要和上位机在同一个网段，我这里是 192.168.0.x：

3. 以管理员身份启动 NetToPLCsim

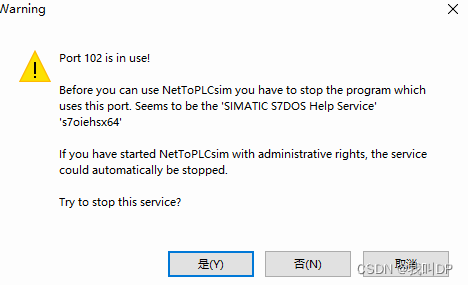

它要占用 102 端口，不用管理员身份打开会搜索不到端口。启动时会提示停止占用 102 端口的系统服务（S7DOS Help Service），选「是」：

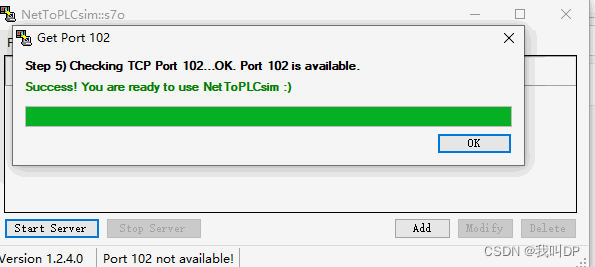

等它处理完点 OK：

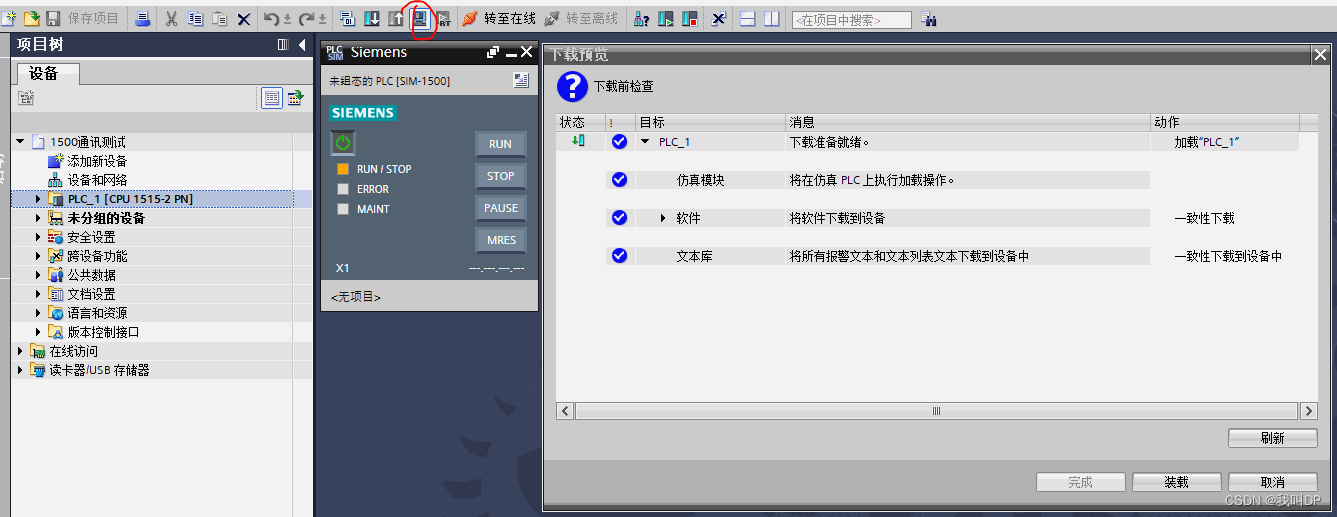

4. 在博图里启动仿真并下载程序

5. 在 NetToPLCsim 里添加转发

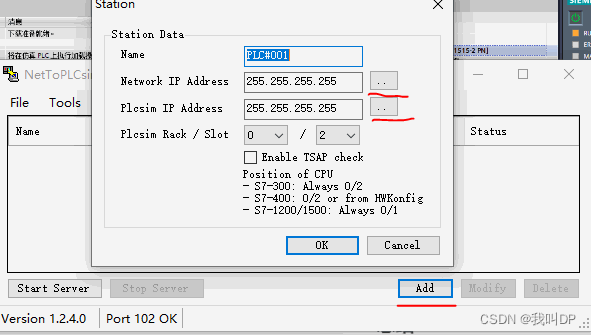

点 Add 打开添加界面：

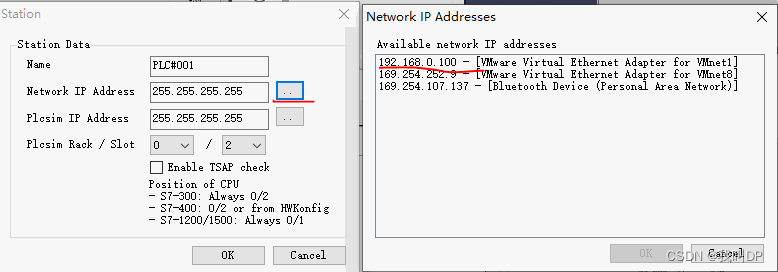

Network IP Address 选本地网卡（上位机连这个 IP）：

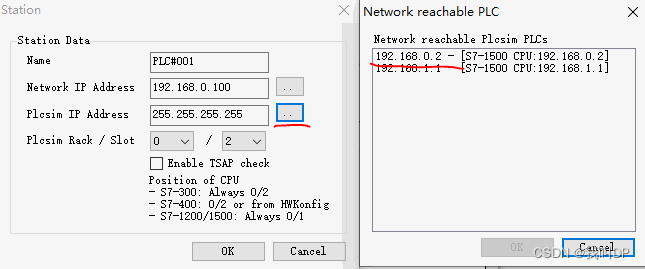

Plcsim IP Address 选仿真 PLC 的地址。注意要先打开博图仿真，再打开 NetToPLCsim，否则这里读不到列表：

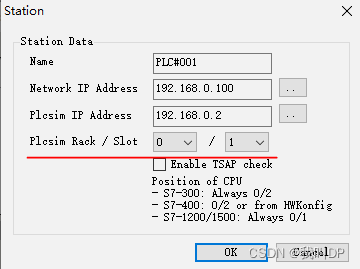

机架号和插槽号要和 PLC 的设定一致（1500 是 0 / 1）：

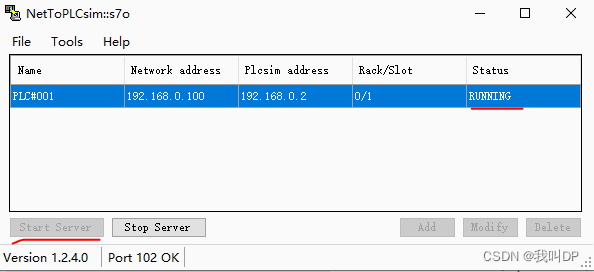

点 OK，再点 Start：

C# 通讯测试

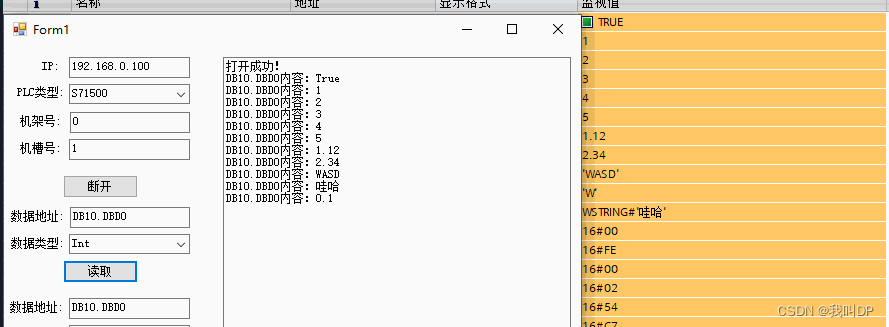

用 S7.Net 连接本地网卡的 IP，读取正常：

完整代码见下一篇 用 S7.Net 读写 1500。

延伸

• 端口被占用：Start 后状态不是 Running 时，多半是 102 端口还被占着。netstat -ano | findstr :102 查是哪个进程，一般是 s7oiehsx64.exe（S7DOS Help Service），在服务里停掉它。
• 连的是网卡 IP，不是 PLC 的 IP：上位机填的是步骤 5 里的 Network IP Address。只在本机测试的话，选 127.0.0.1 也可以。
• 版本：NetToPLCsim 很久没更新了，在新版博图（V17 以后）的 PLCSIM 上可能用不了。新版本可以换成 PLCSIM Advanced。
